法线贴图
中级 美术人员 程序员
**法线贴图（Normal map）**是为模型添加表面细节外观（如裂缝和凸起）的纹理，而无需改变模型的实际几何形状。它们包含网格应如何反射光线的信息，营造出复杂得多的几何形状的错觉。这节省了大量的处理能力。

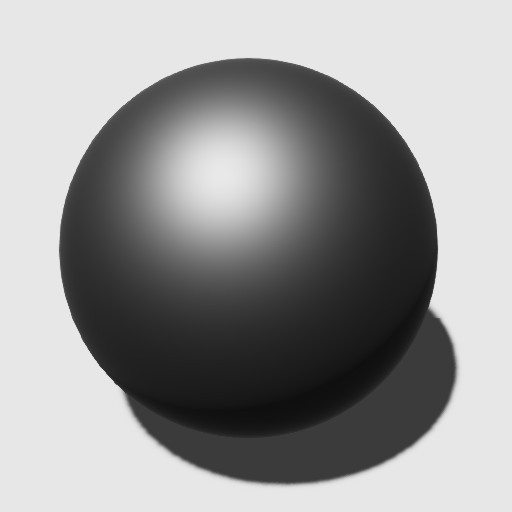

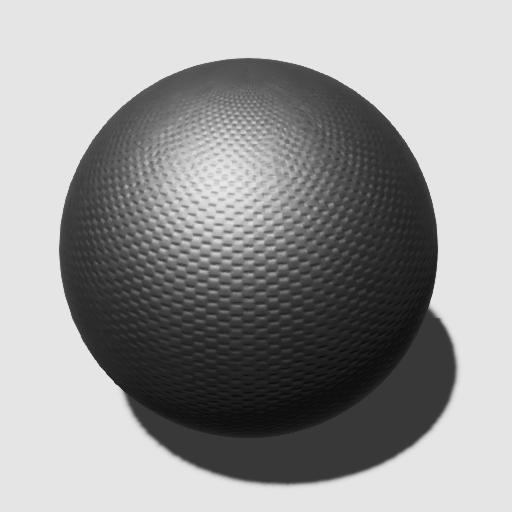

| 无法线贴图 | 使用法线贴图 |
|---|---|
 |
 |

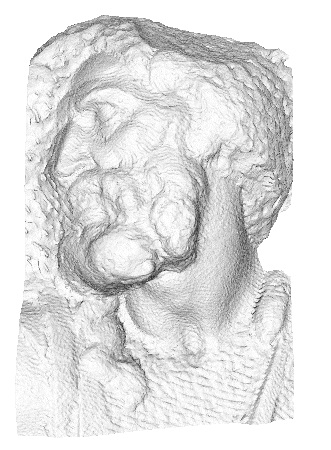

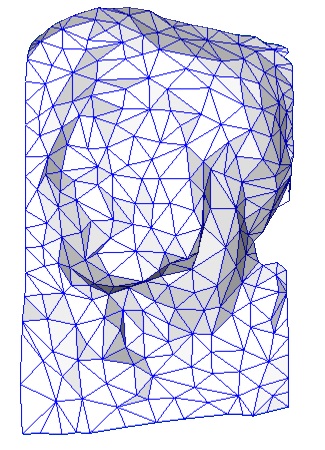

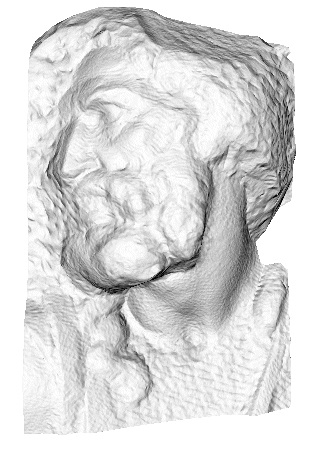

| 原始网格 | 简化网格 | 简化网格 + 法线贴图 |
|---|---|---|
 |
 |
 |
| 400 万三角形 | 500 三角形 | 500 三角形 |
（图片由 Paolo Cignoni 提供，以 Attribution-ShareAlike 1.0 Generic (CC BY-SA 1.0) 协议共享）

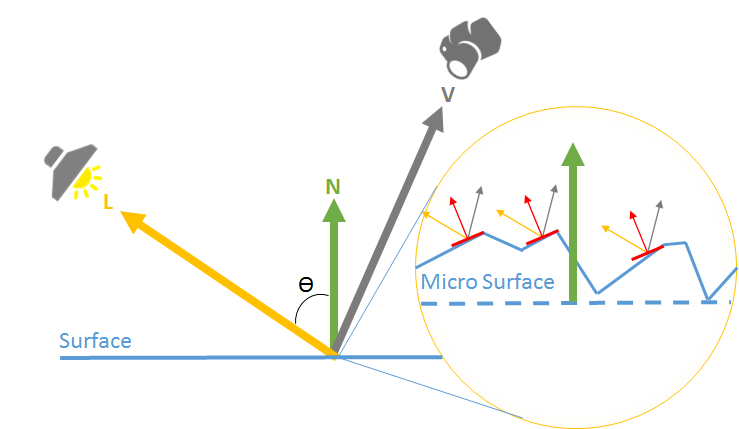

法线贴图通常表示法线向量（指向表面外侧的向量）的微小变化。Stride 使用最常见的约定：X 和 Y 分量沿表面的切线和副切线方向，Z 分量沿表面的法线向量方向。这意味着 (0, 0, 1) 的值与法线向量重合，表示没有变化，而 (-1, 0, 0) 的值会向"左"倾斜（即在切线（局部）空间中为负的 X 值）。
使用法线贴图

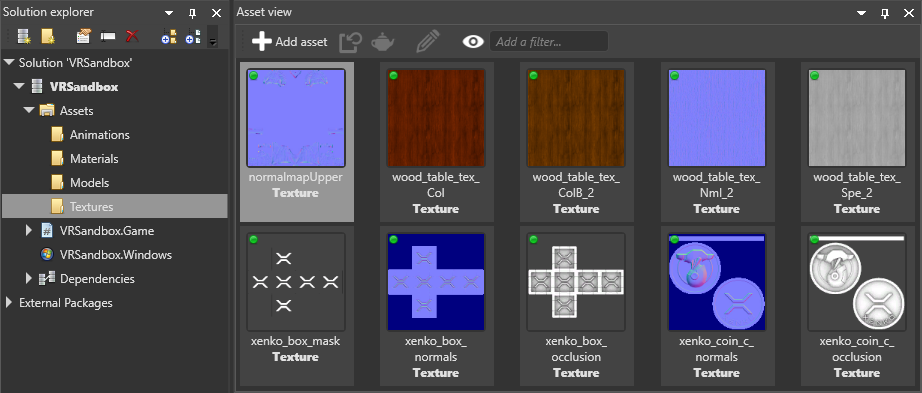

在资产视图中，选中要用作法线贴图的纹理。

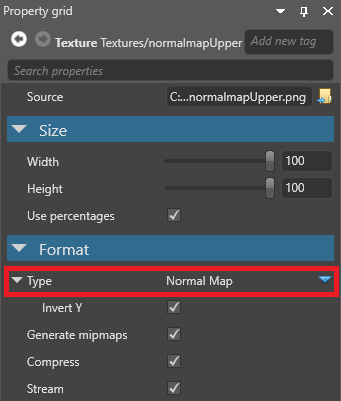

在属性网格中，确保 type 设置为 normal map。
这意味着 Stride 会认为该纹理处于线性颜色空间，并将其转换为适合法线贴图的格式。

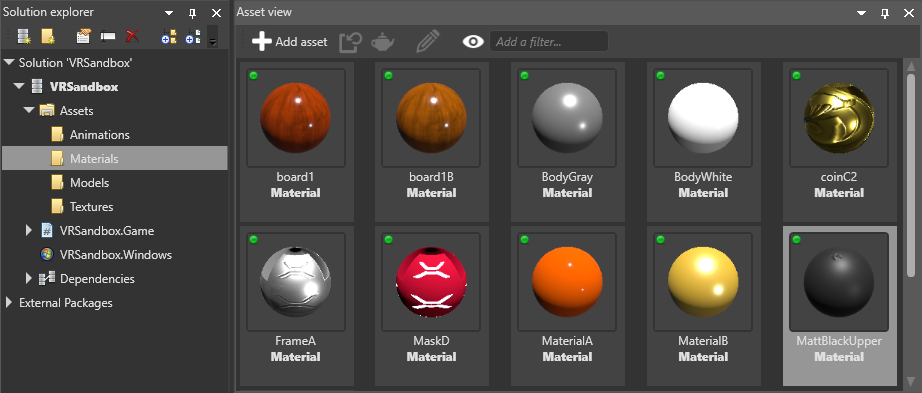

在资产视图中，选中要使用该法线贴图的材质。

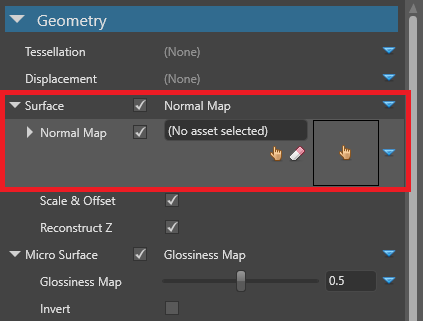

在属性网格中，在材质的 Geometry 属性下，展开 Surface。
在 Normal map 旁，单击
（替换）并确保选中 Texture。在 Normal map 旁，单击

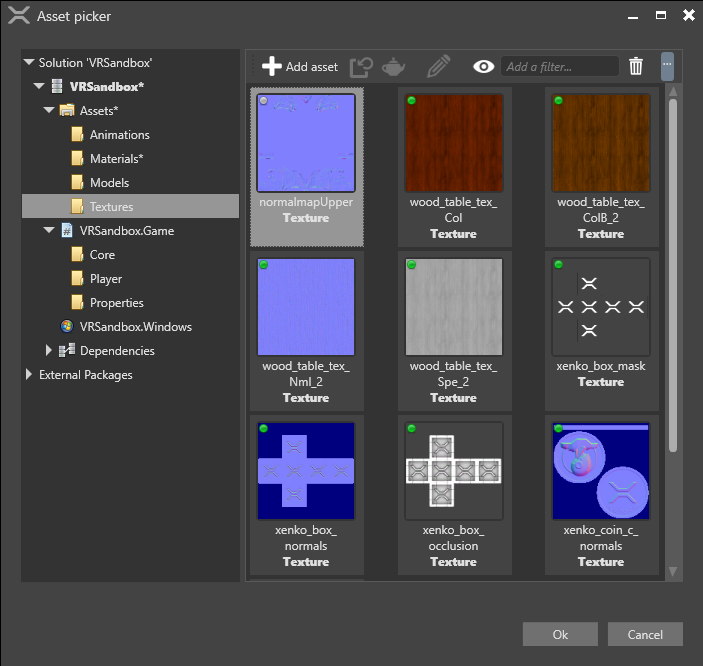

（选择资产）。
选中法线贴图纹理，然后单击确定。
有关材质的更多信息，请参阅材质。
法线贴图属性
法线贴图纹理除了通用纹理属性外，还有两个属性。
| 属性 | 说明 |
|---|---|
| Invert Y | 让正的 Y 分量（绿色像素）在切线空间中朝上。此选项取决于你创建法线贴图所使用的工具。 |
有关材质中法线贴图属性的信息，请参阅材质 — 几何属性。
